此前我們的《環保攻堅戰，化工園區成為主戰場！》一文中就已經介紹過中國已經成為了全世界唯一一個擁有聯合國產業分類當中全部工業門類的國家，也是世界上最大的化學品銷售國家。化工行業作為我國最大的基礎工業，促進了我國經濟的發展，但是帶來的環境污染問題也不容忽視。化工行業由于其特殊性，產生的廢物種類多、成分復雜，往往含有高濃度有機物，可生化性差、難降解、對微生物具有毒性和化學鍵能高，若想將之降解只能采用深度氧化的方式進行。超臨界水氧化危廢處置技術為人們開辟了新的環境有機廢物處理途徑。





超臨界水氧化技術是當水的溫度、壓力升高到臨界點以上（374.3℃、22.05mpa），即達到水的超臨界狀態，以超臨界水作為反應介質，以氧氣作為氧化劑，在高溫、高壓反應條件下，將有機物氧化分解為co2和h2o。超臨界狀態下，水的密度、粘度、電導率、介電常數等基本性能均與普通水有很大差異，表現出類似于非極性有機化合物的性質，可與有機物完全互溶，高效降解高濃有機廢水與危廢廢物中的有機污染物，反應迅速，降解徹底，基本無二次污染。可廣泛應用于基礎化工、精細化工、醫藥、農藥、石油煉化等化工相關行業的高濃有機廢水與危險廢物的處置。



作用過程



由于超臨界水對有機物和氧氣都是極好的溶劑，有機物的氧化可以在富氧的均一相中進行，反應不會因相間轉移而受限制，同時超臨界水為非極性溶劑，高溫和充足的氧氣氛圍易于引發自由基，可以用自由基反應理論來解釋有機物的氧化降解，產生自由基的過程為：



rh+o2→r·+hoo·



rh+ hoo·→r·+h2o2



phoh+o2→pho·+ ho2·



phoh+ hoo·→pho·+h2o2



在具有液體和氣體性質的超臨界水中加入分子氧，活性氧與鍵能最弱的c-h作用產生自由基hoo·，它與有機物中的h生成h2o2，h2o2進一步分解產生羥基自由基：



h2o2→2ho·



羥基自由基ho·具有很強的親電性，幾乎可以與所有的含氫化合物作用產生有機自由基r·:



rh+ho·→r·+h2o



有機自由基r·能與o2反應生成過氧化自由基：



r·+ o2→roo·



在超臨界條件下過氧化自由基進一步分解生成氧自由基：



roo·→ro·+ o·



氧自由基與反應介質超臨界水作用，同樣產生羥基自由基：



o·+ h2o→ho·+ ho·



氧自由基進一步分解，生成直鏈開環產物和co2：



ro·→cnh2n+2+ co2



直鏈開環產物在富氧氣氛中進一步分解，直至生成最終產物co2和水等物質。氧化過程中，有機物中的s、cl、p等元素同時被氧化生成硫酸鹽、氯鹽、磷酸鹽等鹽類。



技術指標



• 有機污染物降解率超過99.9%；



• 尾氣排放量可達同規模焚燒5%，sox、nox、二噁英優于歐盟標準，無需尾氣處理設施，co2＞95%；



• 出水清潔，可達國家一級排放標準；



• 減容率＞90%，惰性灰可用作環保建材。





技術特點



（1）超臨界水氧化反應是均相反應，避免了相間傳質和傳熱阻力損失，反應速率大為提高。而且超臨界水更有利于游離基的生成，溶解在超臨界水中的有機物和氧氣還表現出異常的偏摩爾行為，反應時間＜1min。



（2）超臨界水氧化法適合于處理有毒、有害、高濃度、難生化降解的有機廢物，屬于深度氧化處理技術。在完全封閉的反應系統中保持適當?shù)臏囟取毫鸵欢ǖ谋Ａ魰r間下，溶解的有機物能被完全氧化為co2、h2o、n2、無機鹽等無害物質，二次污染小，有機物質去除率＞99.9%。



（3）超臨界水氧化過程具有自熱性，只要配伍之后的廢水熱值在3.9-4.8mj/kg，便無需提供外界能量，就可以依靠反應本身放出的熱量來維持反應的進行。



技術優勢



超臨界水氧化反應是均相反應，各類有機的污染物和氧氣在超臨界水狀態下是分子水平接觸，無相間傳質和傳熱阻力損失，反應速率大為提高。依據超臨界水的獨特的物理特性，新奧通過10年超臨界水氧化技術的工藝，材料和裝備的開發，充分測試了不同裝備形式的反應工程原理、反應工藝及裝備技術，形成了自主知識產權的成套超臨界技術，超臨界技術特點如下：



• 3年7套工業裝置運行經驗，積累5000余種廢液特征污染物超臨界水氧化反應特性；



• 安全高效經濟節能的整體工藝設計；



• 針對性的材料和裝備方案；



• 安全穩定的自控方案；



• 系統尾氣，尾水回收利用資源化技術；





（1）3年7套工業裝置運行經驗，積累5000余種廢液特征污染物超臨界水氧化反應特性：



基于超臨界水氧化化學反應、化工過程的深入理解及物料特性的不斷積累，研發團隊在關鍵反應系統及輔助系統設計數據非常豐富，反應空間內溫度場及壓力梯度均勻可控，確保實現99.9%以上的污染物穩定降解; 過程完全封閉運行且易于自控調節，具備多種行業難降解污染物的處置經驗；





（2）安全高效經濟節能的整體工藝設計：



經過7套萬噸級超臨界裝置的長周期穩定運行，充分驗證了安全設施設計方案，在確保污染物降解完全的基礎上，結合物料特性，設計匹配的預處理工藝、自熱運行反應工藝和系統水氣回收利用技術，超臨界技術可經濟高效的處理cod高達5-50萬的廢液，而無需助燃等高能耗過程，節省了傳統廢棄物處理焚燒/熱脫附等技術的高能耗，為客戶節約成本；過程可以實現自熱運行，并副產低壓蒸汽；具備大量的物料預處理的配套技術和裝備技術，確保系統的高效穩定運行；



（3）針對性的材料和裝備方案：



由于超臨界水高溫高壓的工藝條件，無機鹽離子對設備和材料具有強烈的腐蝕作用，腐蝕問題是限制超臨界水氧化技術發展的行業難題。通過超過10年的研究開發工作，具備自主知識產權的新型材料和耐腐蝕方案，并已經經過3年工業運行驗證；



 （4）安全穩定的自控方案：



根據生產裝置的規模、流程特點及操作要求，對生產過程中的溫度、壓力、流量、液位、氣體成份、可燃、有毒氣體等主要參數，按工藝要求進行集中檢測和控制，采用集散控制系統（dcs）對生產過程進行監控。設置中央控制室，通過統一調度、管理，控制和管理水平達到同類項目國際先進水平。尤其在超臨界反應過程中的溫度、壓力自調節控制方面具有豐富的工程項目經驗；



（5）系統尾氣，尾水回收利用資源化技術：



有機污染物被完全氧化為co2、h2o、n2、無機鹽等無害物質，二次污染小，有機污染物質去除率＞99.99%，出口氣體co2的濃度超過90%，也是制備工業二氧化碳的良好原料，已經形成了配套技術。



設備組成及使用條件

設備使用條件



• 運行溫度：650-750℃；



• 運行壓力：19-23mpa；



• 進料要求：根據具體物料種類，進行合理配伍，熱值滿足3.9-4.8mj/kg；



• 公用工程：循環水、工藝用水、動力電、儀表氣，根據設備規模而定；





成功案例



超臨界水氧化危廢處置技術已完成6噸/天、18噸/天、36噸/天、72噸/天、120噸/天、180 噸/天、240 噸/天不同規模工程化應用和實際運行，在南京化學工業園、石家莊循環化工園、廊坊龍河工業園實現產業化推廣應用，運行穩定。

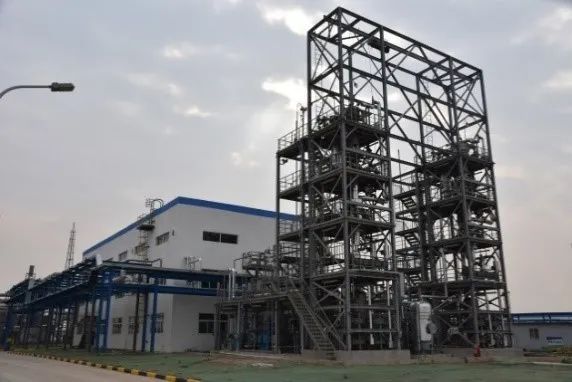

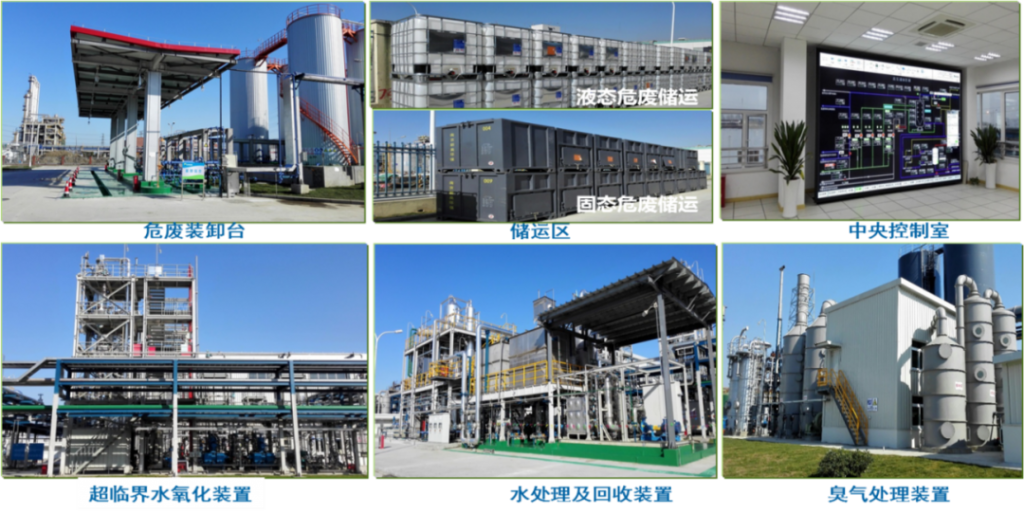

南京江北新材料科技園一期兩萬噸/年、二期四萬噸/年危廢處理裝置



位置：南京江北新材料科技園



建設情況：2017年01月建成投產



裝置規模：4萬噸/年



占地面積：2.67公頃



處理對象：危險廢物（化工污泥、藥渣、高濃度有機廢液等22大類）



年運行時間：7200h

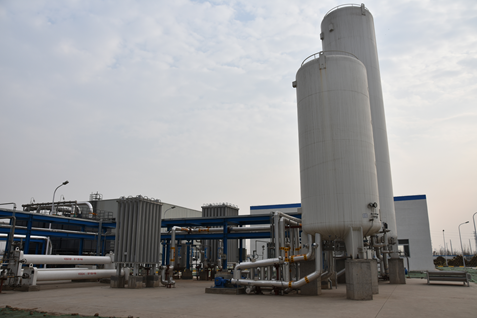

廊坊龍河工業園市政污泥和危廢處理裝置



位置：廊坊新奧龍河工業示范基地



建設情況：2015年5月一期建成投產



裝置規模：一期：240噸/天市政污泥



二期：2萬噸/年危廢



占地面積：70畝



處理對象：市政污泥、固體危險廢物（化工污泥、藥渣、高濃度有機廢液等20大類）



年運行時間：7200h

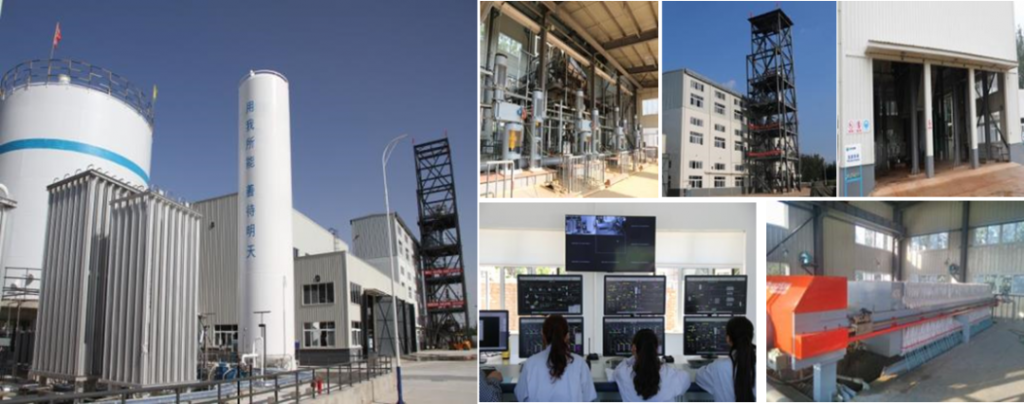

石家莊化工園2萬噸/年危廢處理裝置



位置：石家莊循環化工園區



建設情況：2017年9月建成投產



裝置規模：2萬噸/年（超臨界）；1萬噸/年（物化）



占地面積：113畝



處理對象：化工污泥、藥渣、高濃度有機廢液、制藥菌絲等20大類



年運行時間：7200h



•

•

專利成果



新奧超臨界水氧化技術累計申報了200余項專利，其中60%以上屬于發明專利。



•

•
